Đèn chiếu sáng chuyên dụng cho khu kiểm tra SMT

Trong dây chuyền điện tử, khu kiểm tra SMT đòi hỏi ánh sáng đạt chuẩn để phát hiện lỗi vi mô, giảm sai sót và tránh mỏi mắt. Vì vậy, Đèn chiếu sáng chuyên dụng cho khu kiểm tra SMT trở thành yếu tố bắt buộc nhằm đảm bảo độ chính xác, ổn định và độ trung thực màu cao trong từng thao tác kiểm tra.

Tóm tắt

1. Tại sao khu kiểm tra SMT cần đèn chiếu sáng chuyên dụng?
2. Các tiêu chí lựa chọn đèn cho khu SMT
3. Các loại đèn chuyên dụng cho khu kiểm tra SMT
4. Lưu ý khi lắp đặt đèn cho khu vực SMT
5. Gợi ý đèn VCR phù hợp cho khu SMT
6. Câu hỏi thường gặp về đèn chiếu sáng cho khu kiểm tra SMT
7. Cần tư vấn chiếu sáng khu kiểm tra SMT? Liên hệ VCR ngay

1. Tại sao khu kiểm tra SMT cần đèn chiếu sáng chuyên dụng?

Trong dây chuyền sản xuất điện tử, khu vực kiểm tra SMT (Surface Mount Technology) đóng vai trò quan trọng trong việc phát hiện lỗi linh kiện, sai sót hàn mạch, hoặc điểm hở mạch trên bo mạch PCB. Để đảm bảo độ chính xác trong thao tác kiểm tra - đặc biệt là khi quan sát bằng mắt thường - chất lượng ánh sáng tại khu vực này cần đạt những tiêu chuẩn nghiêm ngặt.

Vai trò của ánh sáng trong kiểm tra SMT:

Hỗ trợ phát hiện lỗi vi mô: Nhiều lỗi như hàn nguội, sai linh kiện hoặc điểm hàn lệch rất nhỏ, chỉ có thể quan sát rõ dưới ánh sáng đủ mạnh và có chỉ số hoàn màu cao.
Tăng tốc độ kiểm tra: Ánh sáng chuẩn giúp kỹ thuật viên phân biệt nhanh màu sắc linh kiện, nhãn dán, điểm đánh dấu - giảm thời gian thao tác.
Giảm sai sót do mỏi mắt: Làm việc trong điều kiện ánh sáng không đạt chuẩn khiến mắt nhanh mỏi, giảm độ tập trung, tăng khả năng bỏ sót lỗi.

Rủi ro khi dùng đèn chiếu sáng thông thường:

Lệch màu sắc linh kiện: Đèn có chỉ số CRI thấp làm màu sắc hiển thị sai lệch, gây nhầm lẫn trong quá trình phân biệt linh kiện.
Chói lóa, bóng đổ: Đèn không có bộ chống chói tạo ra vùng ánh sáng gắt, gây khó chịu cho mắt và tạo bóng che khuất vùng cần quan sát.
Ánh sáng không ổn định: Một số loại đèn rẻ tiền nhấp nháy ở tần số cao (flicker), ảnh hưởng thị giác và dễ gây mỏi mắt.

Yêu cầu ánh sáng trong khu kiểm tra SMT:

Tiêu chí ánh sáng	Mức tiêu chuẩn
CRI (Chỉ số hoàn màu)	≥ 90 - để tái hiện chính xác màu sắc linh kiện
Nhiệt độ màu	5000K-6500K - ánh sáng trắng lạnh giúp tăng độ tương phản
Phân bố ánh sáng	Đều, không tạo điểm sáng gắt hoặc vùng tối
Chống chói	Có - để đảm bảo quan sát liên tục mà không gây khó chịu
Không nhấp nháy (Flicker-free)	Có - đảm bảo ổn định, không gây mỏi mắt khi kiểm tra kéo dài

Việc sử dụng đèn chiếu sáng chuyên dụng không chỉ giúp nâng cao hiệu quả kiểm tra mà còn góp phần đảm bảo chất lượng sản phẩm đầu ra, hạn chế lỗi trong quy trình sản xuất điện tử.

2. Các tiêu chí lựa chọn đèn cho khu SMT

Khi lựa chọn đèn chiếu sáng cho khu kiểm tra SMT, doanh nghiệp không chỉ quan tâm đến công suất hay kiểu dáng, mà cần đánh giá kỹ các yếu tố ảnh hưởng trực tiếp đến chất lượng kiểm tra và độ an toàn trong vận hành. Dưới đây là 5 tiêu chí kỹ thuật quan trọng cần lưu ý:

Tiêu chí	Mô tả chi tiết
Nhiệt độ màu	Từ 5000K-6500K - ánh sáng trắng lạnh giúp tăng độ tương phản, hỗ trợ quan sát chi tiết trên bo mạch PCB và linh kiện nhỏ.
Chỉ số hoàn màu (CRI)	Tối thiểu CRI ≥ 90 - đảm bảo khả năng hiển thị màu sắc trung thực, giúp kỹ thuật viên dễ dàng phân biệt mã màu, ký hiệu linh kiện, đặc biệt hữu ích khi kiểm tra bằng mắt thường.
Thiết kế chống chói	Ưu tiên đèn có mặt khuếch tán ánh sáng, lưới tổ ong hoặc kính mờ - giảm hiện tượng lóa mắt, ánh sáng gắt; tạo điều kiện quan sát thoải mái trong thời gian dài.
Chống nhiễu điện từ (EMC)	Đèn cần đạt tiêu chuẩn EMC (Electromagnetic Compatibility) - tránh phát sinh nhiễu điện từ, đảm bảo không ảnh hưởng đến các thiết bị đo, máy AOI hay máy hàn tự động xung quanh.
Dễ vệ sinh - phù hợp phòng sạch	Nên chọn đèn có thiết kế kín bụi, bề mặt phẳng mịn, không tạo khe hở tích tụ bụi bẩn - giúp dễ lau chùi, phù hợp tiêu chuẩn phòng sạch điện tử (ISO 14644-1 Class 7-8).

Việc đầu tư vào đèn chiếu sáng đúng chuẩn không chỉ cải thiện hiệu quả kiểm tra mà còn góp phần nâng cao độ chính xác, giảm sai sót, và kéo dài tuổi thọ thiết bị điện tử trong môi trường SMT.

Xem thêm: Chọn đèn cho phòng vô trùng: Chỉ số nào cần quan tâm?

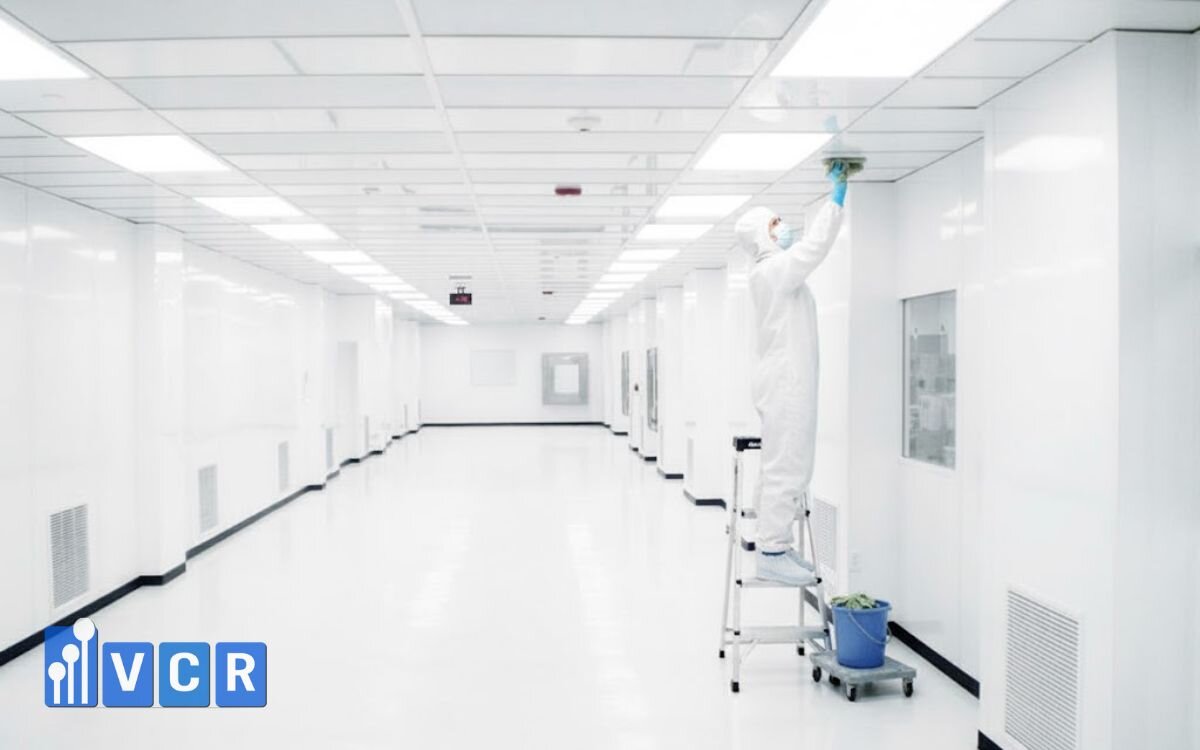

3. Các loại đèn chuyên dụng cho khu kiểm tra SMT

Tùy vào diện tích khu vực, mục đích kiểm tra và yêu cầu thiết kế phòng sạch, doanh nghiệp có thể lựa chọn các loại đèn chuyên dụng khác nhau cho khu SMT. Dưới đây là 3 dòng đèn được sử dụng phổ biến nhất trong thực tế:

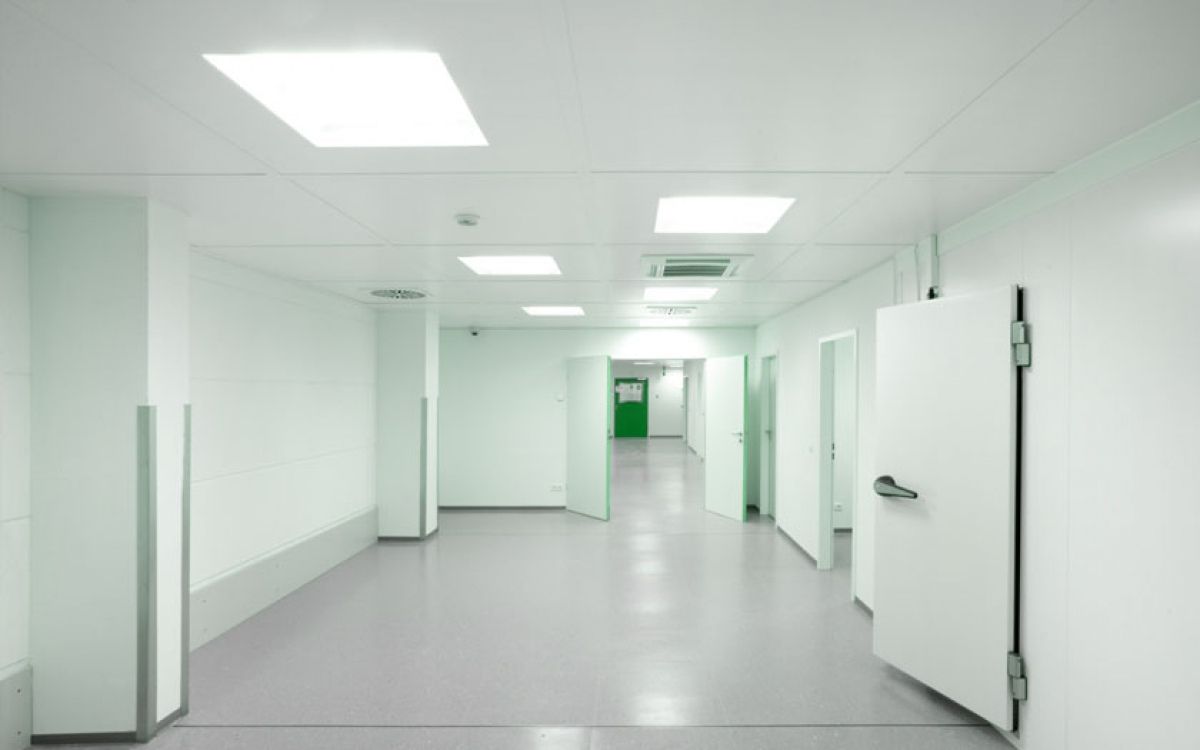

Đèn LED Panel ánh sáng tự nhiên (5000K-6500K)

Thiết kế mỏng, lắp âm trần hoặc treo trần.
Phát ánh sáng tán xạ đều, không gây bóng đổ.
Phù hợp với phòng sạch nhờ bề mặt kín, dễ vệ sinh.

Đèn tube liền máng T8 chống chói

Thiết kế dạng thanh, dễ bố trí theo từng khu vực hẹp.
Loại liền máng giúp giảm thiểu bụi bẩn và tối ưu chi phí bảo trì.
Có thể tích hợp bộ chống chói hoặc mặt kính mờ.

Đèn LED có lưới tổ ong (anti-glare grid)

Tích hợp lưới tổ ong giúp tập trung ánh sáng xuống dưới mà không gây chói lóa.
Đặc biệt hiệu quả trong các khu vực kiểm tra bằng mắt thường, nơi kỹ thuật viên làm việc gần đèn.

So sánh nhanh các loại đèn chiếu sáng SMT:

Loại đèn	Ưu điểm nổi bật	Ứng dụng phù hợp
LED Panel	Ánh sáng tán xạ đều, lắp âm trần gọn gàng	Khu kiểm tra rộng, trần cao, phòng sạch trung tâm
Tube LED T8	Linh hoạt, dễ thay thế, tiết kiệm chi phí	Khu kiểm tra hẹp, bàn test, góc thao tác kỹ thuật
Lưới tổ ong	Giảm chói hiệu quả, ánh sáng tập trung	Khu soi linh kiện nhỏ, kiểm tra bằng mắt thường

Việc kết hợp linh hoạt các loại đèn theo chức năng và vị trí kiểm tra sẽ giúp doanh nghiệp tối ưu hiệu quả chiếu sáng, đồng thời đáp ứng tiêu chuẩn ESD, phòng sạch và an toàn lao động trong nhà máy điện tử.

4. Lưu ý khi lắp đặt đèn cho khu vực SMT

Không chỉ chọn đúng loại đèn, cách lắp đặt và bố trí hệ thống chiếu sáng cũng ảnh hưởng lớn đến hiệu quả kiểm tra và độ an toàn trong môi trường SMT. Dưới đây là một số lưu ý kỹ thuật cần quan tâm:

1. Bố trí khoảng cách hợp lý để tránh bóng đổ

Đèn cần được lắp song song với hướng làm việc và phân bố đều trên trần để tránh vùng tối.
Khoảng cách giữa các đèn nên được tính toán theo độ rọi yêu cầu (~500-750 lux cho khu kiểm).
Không lắp đèn ngay phía sau kỹ thuật viên, tránh tạo bóng che lên bảng mạch PCB khi thao tác.

2. Kết hợp trần phản quang để tăng hiệu suất chiếu sáng

Trần sơn trắng hoặc phủ vật liệu phản quang giúp tăng cường ánh sáng tán xạ, giảm tiêu hao điện năng.
Có thể dùng thêm vách ngăn màu sáng hoặc phản quang treo tường để tối ưu độ đồng đều ánh sáng.

3. Ưu tiên máng đèn kín - chống bụi và côn trùng

Dùng máng đèn dạng kín hoặc đèn LED liền máng giúp ngăn bụi bẩn, côn trùng lọt vào, giữ vệ sinh cho khu sản xuất.
Đặc biệt quan trọng với phòng sạch điện tử cấp ISO 7-8, nơi yêu cầu nghiêm ngặt về hạt bụi và vi sinh.

Khi lắp đặt đúng kỹ thuật, hệ thống chiếu sáng không chỉ giúp nâng cao hiệu quả kiểm tra SMT, mà còn góp phần duy trì tiêu chuẩn phòng sạch, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.

Xem thêm: Tiêu chuẩn ánh sáng bắt buộc đối với đèn phòng sạch cho khu vực QC

5. Gợi ý đèn VCR phù hợp cho khu SMT

Dựa trên các yêu cầu chiếu sáng trong khu vực kiểm tra SMT - từ chỉ số CRI, nhiệt độ màu đến tiêu chuẩn phòng sạch và EMC - VCR giới thiệu hai dòng đèn chuyên dụng đang được nhiều nhà máy điện tử lựa chọn:

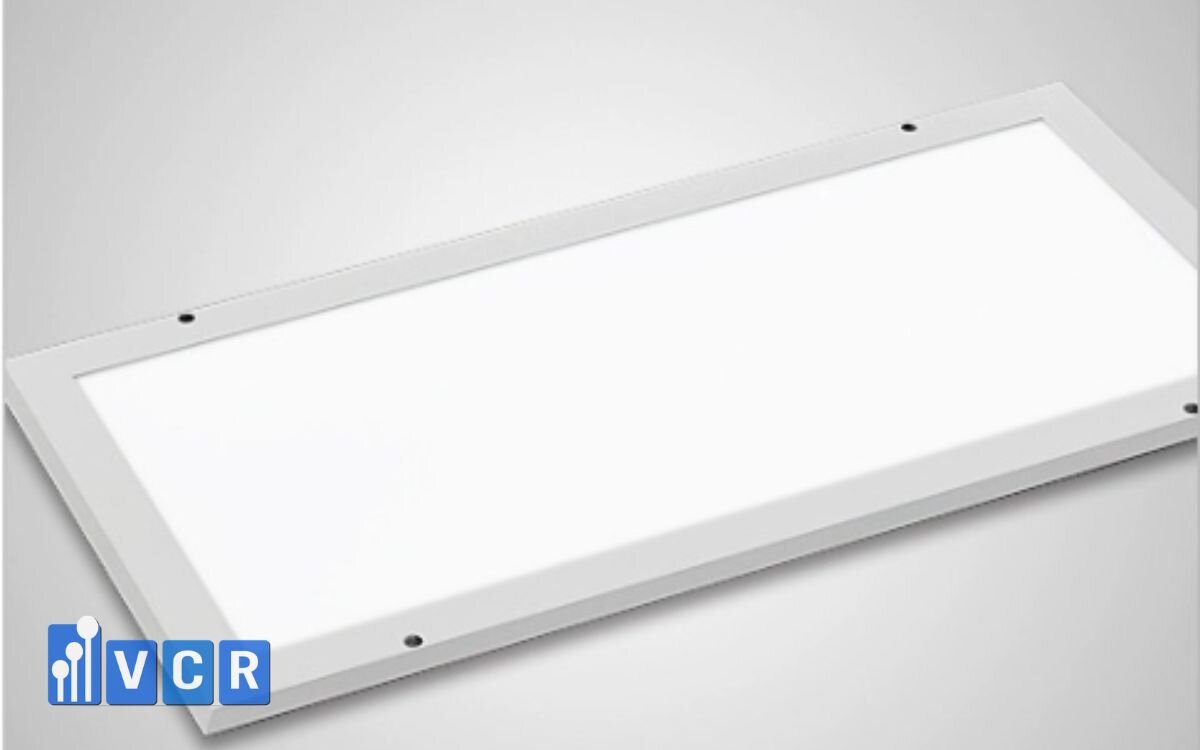

Mã sản phẩm: LED-VCR-SMT01

Loại đèn: LED Panel âm trần
Công suất: 36W
Chỉ số hoàn màu (CRI): 95 - hiển thị màu sắc chân thực, hỗ trợ soi lỗi linh kiện chính xác
Nhiệt độ màu: 6000K - ánh sáng trắng lạnh
Tiêu chuẩn bảo vệ: IP65 - chống bụi, chống côn trùng, phù hợp phòng sạch
Ứng dụng: Khu kiểm tra rộng, lắp trần cao, yêu cầu ánh sáng đồng đều

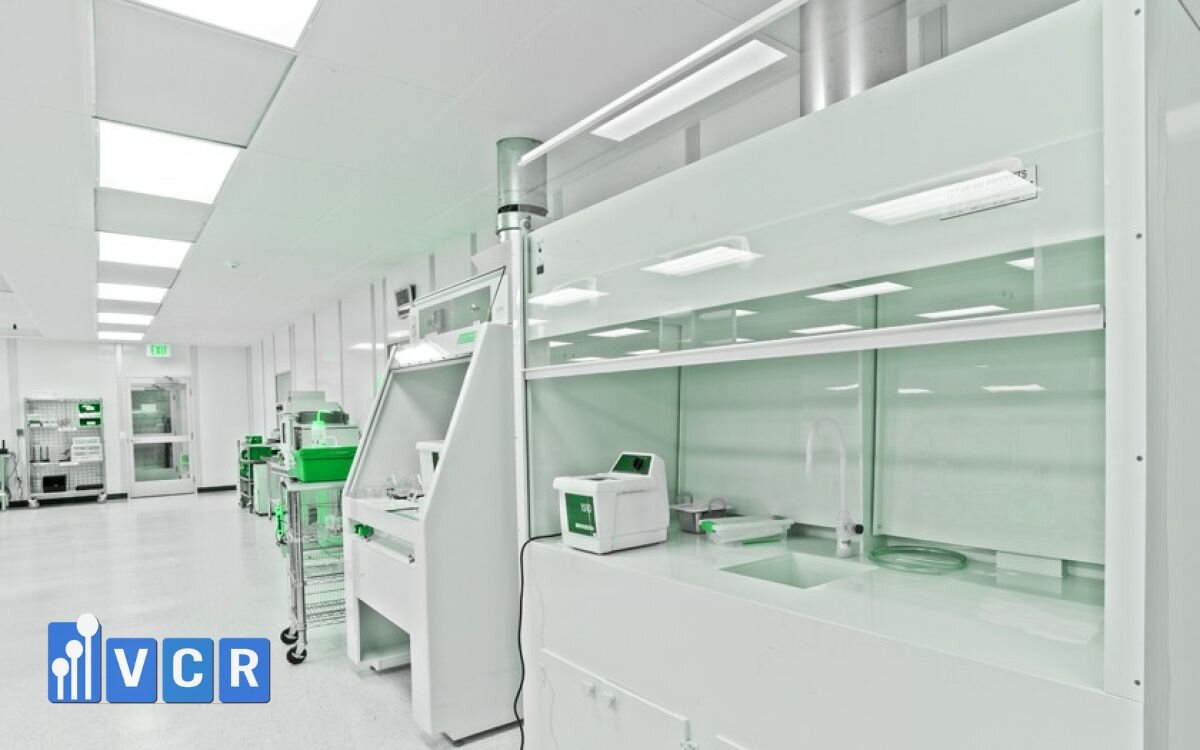

Gợi ý đèn VCR phù hợp cho khu SMT

Mã sản phẩm: T8-EMC-600mm

Loại đèn: Tube LED liền máng
Chiều dài: 600mm - phù hợp lắp tại bàn kiểm tra
Ánh sáng: 6000K, không nhấp nháy
Tiêu chuẩn: Chứng nhận EMC - chống nhiễu điện từ, an toàn cho môi trường có thiết bị điện tử nhạy cảm
Ứng dụng: Bàn soi PCB, khu vực thao tác thủ công gần

Ngoài 2 mẫu tiêu biểu trên, VCR cung cấp nhiều tùy chọn chiếu sáng chuyên dụng khác tùy theo diện tích phòng, tiêu chuẩn phòng sạch và nhu cầu kỹ thuật cụ thể.

6. Câu hỏi thường gặp về đèn chiếu sáng cho khu kiểm tra SMT

Có thể dùng đèn chiếu sáng thông thường cho khu kiểm tra SMT không?

Không nên. Các loại đèn dân dụng thường có CRI thấp, ánh sáng không ổn định, và không đạt chuẩn EMC, dễ gây lệch màu khi quan sát, mỏi mắt và thậm chí ảnh hưởng đến thiết bị điện tử nhạy cảm trong nhà máy.

Đèn LED Panel có đủ độ sáng để kiểm tra bảng mạch PCB không?

Có, miễn là bạn chọn loại đèn có chỉ số CRI ≥ 90 và nhiệt độ màu 5000K-6500K. Ngoài ra, việc bố trí đèn hợp lý (tránh bóng đổ, khoảng cách đều) cũng rất quan trọng để đảm bảo ánh sáng phân bố đồng đều và hiệu quả quan sát cao.

Nên chọn CRI bao nhiêu cho đèn chiếu sáng trong khu vực SMT?

Tối thiểu nên chọn CRI từ 90 trở lên. Đây là mức chỉ số hoàn màu giúp hiển thị trung thực màu sắc của linh kiện, hạn chế sai sót trong việc soi lỗi hoặc kiểm tra màu nhãn, vạch mã.

7. Cần tư vấn chiếu sáng khu kiểm tra SMT? Liên hệ VCR ngay

Việc lựa chọn và bố trí hệ thống đèn chiếu sáng cho khu SMT không chỉ là vấn đề ánh sáng - mà là yếu tố ảnh hưởng trực tiếp đến chất lượng kiểm tra, độ chính xác sản phẩm và tiêu chuẩn phòng sạch trong nhà máy điện tử.
