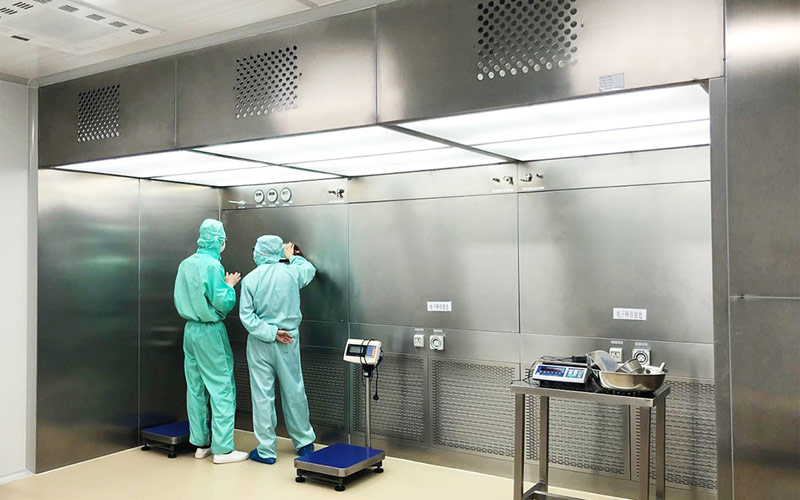

Chiếu sáng phòng cân và Dispensing Booth: Kiểm soát bóng đổ tại vùng thao tác

Bàn cân là mặt phẳng chiếu sáng chính

Trong phòng cân, vị trí quan trọng nhất thường nằm quanh mặt bàn cân, màn hình hiển thị và vùng đặt nguyên liệu.

Một phép đo lux ở giữa phòng có thể cho kết quả tốt, trong khi ánh sáng ngay trên bàn lại thấp hơn do tủ, người thao tác hoặc thiết bị chắn đường truyền sáng. Cách đánh giá sát thực tế hơn là đặt mặt phẳng đo trùng với nơi diễn ra công việc. Đây cũng là nguyên tắc chung của chiếu sáng nơi làm việc: lượng sáng được xem cùng nhiệm vụ thị giác và cách ánh sáng tới vùng quan sát.

Trong quá trình bố trí đèn, bàn cân nên được xác định từ layout trước khi chia điểm sáng trên trần. Cách làm này giúp ánh sáng đi tới đúng khu vực thay vì tạo một lưới đèn đẹp trên bản vẽ nhưng lệch khỏi vị trí thao tác.

Người thao tác tạo bóng ngay trên mặt cân

Bóng đổ trong phòng cân thường xuất hiện từ một nguồn rất gần: chính người vận hành.

Khi đèn nằm phía sau lưng hoặc gần cùng trục với người đứng cân, đầu, vai và cánh tay che một phần ánh sáng tới mặt bàn. Người thao tác càng cúi gần cân, vùng bóng càng rõ.

Hiện tượng này thường thấy khi chỉ có một nguồn sáng chính nằm giữa trần. Độ rọi tổng thể của phòng vẫn ổn định, nhưng tại thời điểm người vận hành đứng đúng vị trí làm việc, ánh sáng trên cân giảm mạnh.

Bố trí nhiều vùng phát sáng hoặc sử dụng nguồn sáng có bề mặt phát sáng rộng giúp ánh sáng tới bàn từ nhiều hướng hơn. LED panel phòng sạch phát sáng trên diện tích lớn tạo lợi thế tại các khu vực ưu tiên độ đồng đều và hạn chế bóng cục bộ.

Bao nguyên liệu làm vùng bóng thay đổi liên tục

Trong thao tác cân chia, hình học khu vực làm việc liên tục thay đổi.

Bao nguyên liệu còn đầy có chiều cao khác với bao đã lấy bớt vật liệu. Thùng, can, dụng cụ xúc hoặc container đặt cạnh cân cũng có thể chắn ánh sáng theo từng thời điểm. Với vật chứa lớn, vùng bóng còn kéo dài qua cả màn hình cân hoặc khu vực đặt dụng cụ.

Bản đồ độ rọi vì thế có giá trị khi được đọc cùng worst-case layout của khu vực thao tác: bao nguyên liệu, bàn cân, người đứng và các vật dụng thường xuyên xuất hiện trong một ca làm việc.

Hình dạng vùng tối cũng giúp khoanh vùng nguyên nhân. Một vùng bóng kéo dài theo cạnh máy thường liên quan đến thiết bị cố định; vùng tối thay đổi theo tư thế người dùng lại xuất phát từ hướng chiếu sáng.

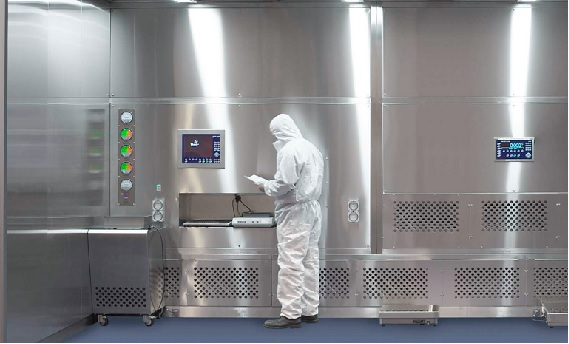

Dispensing Booth có thêm ràng buộc từ hệ thống khí

Trong Dispensing Booth, bài toán chiếu sáng nằm trong cùng không gian với hệ thống xử lý khí.

Buồng cân sử dụng không khí lọc qua HEPA và cấp xuống vùng làm việc theo hướng kiểm soát để hỗ trợ thu gom bụi và hạn chế phát tán nguyên liệu. Khu vực trần vì thế đồng thời dành cho lọc, cấp khí, kết cấu kỹ thuật và chiếu sáng.

Vị trí đèn được phối hợp với layout cấp khí ngay từ thiết kế. Ánh sáng tập trung vào bàn cân và vùng thao tác, trong khi các module trên trần vẫn giữ được bố cục của hệ thống lọc khí.

Đây là điểm khác biệt rõ giữa phòng cân thông thường và booth tích hợp. Trong phòng cân, vị trí đèn chủ yếu chịu ảnh hưởng bởi trần và thiết bị. Trong Dispensing Booth, đèn – HEPA – vùng downflow – bàn cân cùng tham gia vào một layout.

Chiều cao bàn cân làm thay đổi vùng sáng

Độ rọi tại sàn ít phản ánh chất lượng ánh sáng trên cân.

Bàn cân thường nằm cao hơn sàn, trong khi màn hình có thể đặt ở một góc gần thẳng đứng. Ánh sáng vì thế được đánh giá trên nhiều bề mặt: mặt bàn, vùng chứa nguyên liệu và màn hình đọc kết quả.

Một nguồn sáng đặt trực tiếp phía trên có thể tạo độ rọi tốt trên mặt ngang nhưng vẫn để phần màn hình hoặc vùng bên trong bao nguyên liệu thiếu sáng. Phân bố ánh sáng rộng giúp giảm chênh lệch giữa các vị trí quan sát.

Trong các khu vực cân mẫu và kiểm nghiệm, yêu cầu chiếu sáng thường cao hơn khu vực lưu thông bởi thao tác tập trung vào đọc số liệu và quan sát vật liệu.

Bóng đổ và chói cần được xử lý cùng nhau

Tăng thêm ánh sáng trực tiếp vào mặt cân có thể cải thiện vùng tối nhưng đồng thời làm xuất hiện phản xạ trên inox, mặt cân hoặc màn hình hiển thị.

Một góc chiếu tạo vùng sáng mạnh ngay trước mắt người vận hành dễ gây khó quan sát các ký tự trên màn hình. Chiếu sáng hiệu quả vì thế hướng tới sự cân bằng giữa độ rọi, độ đồng đều và kiểm soát chói. ISO/CIE 8995-1:2025 cũng tiếp cận chất lượng chiếu sáng từ cả lượng sáng trên nhiệm vụ, cách ánh sáng được phân phối, màu sắc và glare.

Giải pháp đèn VCR cho phòng cân và Dispensing Booth

Với đèn phòng sạch VCR, phương án chiếu sáng cho phòng cân được xây dựng từ vị trí bàn cân, chiều cao thao tác, hướng đứng của người vận hành và kích thước vật chứa.

Ở Dispensing Booth, bố trí đèn được phối hợp thêm với cấu trúc cấp khí và hệ HEPA phía trên. LED panel phù hợp với các vùng ưu tiên ánh sáng phủ rộng, trong khi kích thước và vị trí module được lựa chọn theo phần diện tích trần còn lại và vùng thao tác bên dưới.

Mô phỏng độ rọi trước khi hoàn thiện layout giúp nhận diện sớm các vùng bị che bởi người, thiết bị hoặc bao nguyên liệu. Sau lắp đặt, dữ liệu lux tại đúng mặt cân được dùng để đối chiếu với điều kiện thao tác thực tế.

FAQs

Vì sao phòng đủ sáng nhưng mặt cân vẫn tối?

Ánh sáng có thể bị người vận hành, bao nguyên liệu hoặc thiết bị chắn trước khi tới mặt cân. Độ rọi trung bình của phòng chưa phản ánh đầy đủ vùng thao tác cục bộ.

LED panel có lợi thế gì trong phòng cân?

Bề mặt phát sáng rộng giúp ánh sáng phân bố trên vùng làm việc theo nhiều hướng hơn, từ đó giảm chênh lệch sáng tối quanh bàn cân.

Dispensing Booth khác phòng cân thông thường ở điểm nào khi bố trí đèn?

Khu vực trần của booth đồng thời tham gia vào hệ thống cấp khí và lọc HEPA. Layout đèn được phối hợp với hệ khí và vị trí cân trong cùng thiết kế.

Đo lux ở vị trí nào phản ánh rõ điều kiện cân?

Mặt phẳng đo được đặt tại độ cao và vị trí diễn ra thao tác, đặc biệt quanh mặt cân và vùng quan sát chính.

Bao nguyên liệu có ảnh hưởng đến chiếu sáng không?

Có. Kích thước và vị trí bao hoặc thùng làm thay đổi vùng bóng trên bàn trong từng giai đoạn cân chia. Layout với tải thực tế giúp đánh giá hiện tượng này rõ hơn.
