Lux Mapping là gì?

Một phép đo độ rọi thông thường chỉ cho biết giá trị Lux tại từng vị trí riêng lẻ. Lux Mapping mở rộng quá trình này bằng cách xây dựng một lưới điểm đo trên toàn bộ khu vực cần đánh giá, sau đó tổng hợp các số liệu thành bản đồ phân bố ánh sáng.

Thông qua bản đồ này, người vận hành có thể quan sát được khu vực nào đạt độ rọi theo thiết kế, khu vực nào xuất hiện điểm tối hoặc phân bố ánh sáng chưa đồng đều. Đây là cơ sở để điều chỉnh vị trí đèn, bổ sung nguồn sáng hoặc đánh giá mức suy giảm của hệ thống sau một thời gian sử dụng.

Trong các dự án phòng sạch, kết quả Lux Mapping thường được sử dụng trong giai đoạn nghiệm thu, đánh giá sau cải tạo hoặc kiểm tra định kỳ theo yêu cầu của doanh nghiệp.

Việc đánh giá hệ thống chiếu sáng thường căn cứ vào hồ sơ thiết kế của công trình, tiêu chuẩn EN 12464-1 về chiếu sáng nơi làm việc trong nhà và các hướng dẫn kỹ thuật của CIE (International Commission on Illumination).

Cleanroom Lighting Levels

Khi nào nên thực hiện Lux Mapping?

Tần suất đo Lux Mapping phụ thuộc vào kế hoạch quản lý chất lượng và tình trạng vận hành của từng công trình. Trên thực tế, phép đo này thường xuất hiện ở những thời điểm hệ thống chiếu sáng cần được đánh giá hoặc xác nhận lại hiệu suất.

Thời điểm Mục đích
Sau khi lắp đặt hệ thống chiếu sáng Xác nhận độ rọi và độ đồng đều trước khi nghiệm thu.
Sau khi thay đổi bố trí đèn hoặc cải tạo phòng sạch Kiểm tra ảnh hưởng của phương án thiết kế mới đến chất lượng chiếu sáng.
Kiểm tra định kỳ Theo dõi sự suy giảm quang thông của hệ thống theo thời gian vận hành.
Khi thay đổi công năng khu vực Đánh giá khả năng đáp ứng yêu cầu chiếu sáng đối với quy trình mới.
Khi xuất hiện phản ánh về hiện tượng thiếu sáng Xác định nguyên nhân và phạm vi ảnh hưởng để có phương án xử lý.

Kết quả của mỗi lần đo cũng trở thành dữ liệu tham chiếu cho những lần đánh giá tiếp theo, giúp doanh nghiệp theo dõi sự thay đổi của hệ thống chiếu sáng theo thời gian.

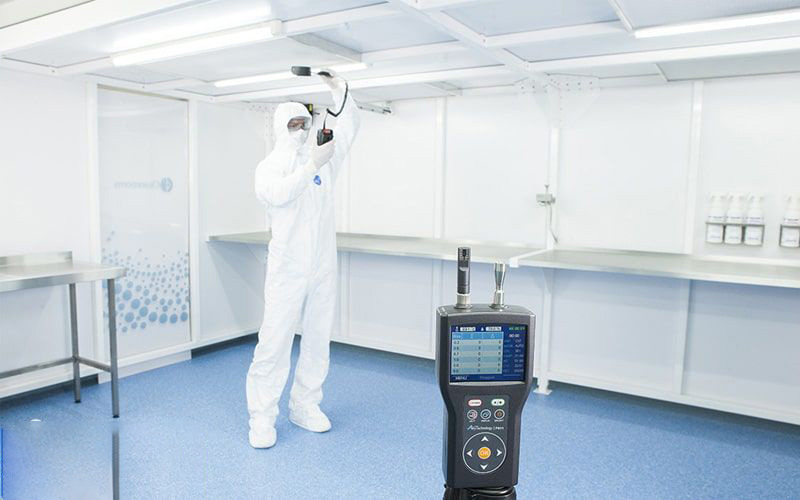

Một phép đo Lux Mapping trong phòng sạch diễn ra như thế nào?

Xác định khu vực cần đánh giá

Người thực hiện bắt đầu bằng việc xác định phạm vi đo và mức độ rọi mục tiêu của khu vực. Mỗi không gian trong phòng sạch có thể yêu cầu độ sáng khác nhau, chẳng hạn khu vực sản xuất, phòng kiểm nghiệm hay hành lang kỹ thuật. Giá trị thiết kế này là cơ sở để đối chiếu với kết quả sau khi đo.

Thiết lập lưới điểm đo

Mặt bằng được chia thành nhiều điểm đo theo dạng lưới nhằm phản ánh đầy đủ sự phân bố ánh sáng. Mật độ điểm đo được lựa chọn theo diện tích, hình dạng phòng và mục tiêu đánh giá của từng công trình.

Đầu đo của máy Lux Meter được đặt trên mặt phẳng làm việc (working plane) hoặc đúng vị trí thao tác thực tế. Cách bố trí này giúp số liệu phản ánh đúng lượng ánh sáng mà người vận hành hoặc thiết bị nhận được trong quá trình làm việc.

Tiến hành đo

Nguồn sáng được duy trì ở trạng thái vận hành ổn định trước khi bắt đầu ghi nhận số liệu. Trong quá trình đo, đầu cảm biến cần được đặt đúng vị trí, tránh bóng che từ người thực hiện hoặc các yếu tố có thể làm sai lệch kết quả.

Giá trị Lux tại từng điểm sẽ được ghi lại để phục vụ quá trình tổng hợp và phân tích.

Phân tích kết quả

Các số liệu thu thập được sẽ được xử lý để xác định độ rọi trung bình (Eavg), giá trị lớn nhất (Emax), giá trị nhỏ nhất (Emin) và độ đồng đều của hệ thống chiếu sáng (Uniformity = Emin/Eavg).

Những thông số này phản ánh toàn diện chất lượng chiếu sáng của khu vực, thay vì chỉ dựa trên một giá trị Lux đơn lẻ. Trong nhiều trường hợp, độ đồng đều còn có ý nghĩa quan trọng hơn giá trị Lux tại một điểm đo vì nó ảnh hưởng trực tiếp đến khả năng quan sát và thao tác trong quá trình sản xuất.

Những chỉ số cần đánh giá sau khi thực hiện Lux Mapping

Một báo cáo Lux Mapping không chỉ liệt kê giá trị Lux tại từng điểm đo. Điều quan trọng hơn là phân tích các số liệu này để đánh giá chất lượng của toàn bộ hệ thống chiếu sáng.

Dưới đây là những thông số thường xuất hiện trong báo cáo đo độ rọi.

Chỉ số Ý nghĩa Vai trò trong đánh giá
Eavg (Average Illuminance) Độ rọi trung bình của toàn bộ khu vực đo. So sánh với giá trị thiết kế hoặc tiêu chuẩn áp dụng.
Emax (Maximum Illuminance) Giá trị độ rọi lớn nhất ghi nhận được. Xác định những khu vực có cường độ sáng cao hơn mặt bằng chung.
Emin (Minimum Illuminance) Giá trị độ rọi thấp nhất. Phát hiện các vùng thiếu sáng cần kiểm tra hoặc điều chỉnh.
Uniformity (Emin/Eavg) Tỷ lệ giữa độ rọi nhỏ nhất và độ rọi trung bình. Đánh giá mức độ phân bố đồng đều của ánh sáng trong khu vực.

Trong bốn thông số trên, Uniformity (độ đồng đều) thường được quan tâm nhiều nhất khi đánh giá một hệ thống chiếu sáng. Hai khu vực có cùng độ rọi trung bình vẫn có thể mang lại trải nghiệm làm việc rất khác nhau nếu ánh sáng phân bố không đồng đều.

Ví dụ, một phòng sạch đạt trung bình 500 Lux nhưng xuất hiện nhiều vị trí chỉ còn 250–300 Lux sẽ tạo ra các vùng sáng tối xen kẽ. Điều này có thể ảnh hưởng đến thao tác kiểm tra bằng mắt, quá trình lắp ráp linh kiện hoặc quan sát bề mặt sản phẩm.

Vì vậy, khi đọc báo cáo Lux Mapping, doanh nghiệp nên xem đồng thời cả độ rọi trung bình và độ đồng đều, thay vì chỉ tập trung vào một giá trị Lux duy nhất.

Những yếu tố có thể ảnh hưởng đến kết quả đo Lux Mapping

Độ chính xác của Lux Mapping phụ thuộc không chỉ vào thiết bị đo mà còn vào điều kiện thực hiện phép đo. Chỉ một vài sai khác nhỏ trong quá trình đo cũng có thể khiến kết quả không phản ánh đúng chất lượng của hệ thống chiếu sáng.

Một số yếu tố thường được lưu ý gồm:

  • Ánh sáng tự nhiên: Ánh sáng từ cửa sổ hoặc cửa ra vào có thể làm tăng giá trị Lux tại một số vị trí.
  • Máy đo chưa được hiệu chuẩn: Sai số của thiết bị ảnh hưởng trực tiếp đến độ tin cậy của số liệu.
  • Đầu cảm biến đặt sai vị tri: Giá trị đo không phản ánh đúng lượng ánh sáng tại mặt phẳng làm việc.
  • Người đo che cảm biến: Bóng của người thực hiện có thể làm giảm giá trị Lux tại điểm đo.
  • Hệ thống đèn chưa ổn định: Đèn LED cần thời gian đạt trạng thái hoạt động ổn định trước khi tiến hành đo.

Ngoài các yếu tố trên, điều kiện vận hành của phòng sạch cũng cần được duy trì tương tự trạng thái sử dụng thực tế. Việc thay đổi cách bố trí thiết bị, mở cửa phòng trong quá trình đo hoặc xuất hiện nguồn sáng bổ sung đều có thể làm thay đổi kết quả.

Giải pháp chiếu sáng phòng sạch VCR

Kết quả Lux Mapping phản ánh chất lượng của cả một hệ thống chiếu sáng, không chỉ riêng từng bộ đèn. Vì vậy, việc tính toán độ rọi, lựa chọn công suất và bố trí vị trí lắp đặt ngay từ giai đoạn thiết kế sẽ giúp hạn chế các điều chỉnh sau khi công trình hoàn thành.

VCR cung cấp nhiều dòng đèn LED Panel phòng sạch và máng đèn phòng sạch với đa dạng kích thước, đáp ứng nhu cầu của các công trình dược phẩm, điện tử, thực phẩm, bệnh viện và phòng thí nghiệm.

Bên cạnh sản phẩm, đội ngũ kỹ thuật của VCR còn hỗ trợ khách hàng tính toán độ rọi, lựa chọn cấu hình đèn và đề xuất phương án bố trí phù hợp với từng không gian. Cách tiếp cận này giúp hệ thống chiếu sáng đáp ứng yêu cầu thiết kế ngay từ đầu, đồng thời tạo thuận lợi cho quá trình nghiệm thu và đánh giá Lux Mapping sau khi đưa vào vận hành.

FAQs

1. Lux Mapping có bắt buộc đối với mọi phòng sạch không?

Yêu cầu thực hiện Lux Mapping sẽ phụ thuộc vào hồ sơ thiết kế, tiêu chuẩn áp dụng và quy trình quản lý chất lượng của từng doanh nghiệp. Trên thực tế, phép đo này thường được thực hiện trong giai đoạn nghiệm thu, sau khi cải tạo hệ thống chiếu sáng hoặc trong các đợt kiểm tra định kỳ nhằm đánh giá chất lượng ánh sáng của toàn bộ khu vực.

2. Lux Mapping khác gì với đo Lux thông thường?

Đo Lux thông thường chỉ xác định độ rọi tại một hoặc một vài vị trí. Trong khi đó, Lux Mapping sử dụng nhiều điểm đo được bố trí theo dạng lưới để đánh giá sự phân bố ánh sáng trên toàn bộ không gian. Kết quả không chỉ thể hiện giá trị Lux mà còn phản ánh mức độ đồng đều của hệ thống chiếu sáng.

3. Bao lâu nên thực hiện Lux Mapping một lần?

Không có quy định chung áp dụng cho mọi công trình. Doanh nghiệp có thể thực hiện Lux Mapping sau khi lắp đặt hệ thống mới, sau khi thay đổi bố trí đèn, khi chuyển đổi công năng khu vực hoặc theo kế hoạch bảo trì định kỳ để theo dõi sự suy giảm chất lượng chiếu sáng.

4. Thiết bị nào được sử dụng để đo Lux Mapping?

Thiết bị được sử dụng là Lux Meter (máy đo độ rọi). Để đảm bảo độ tin cậy của kết quả, máy đo nên được hiệu chuẩn định kỳ theo khuyến nghị của nhà sản xuất hoặc quy định của hệ thống quản lý chất lượng mà doanh nghiệp đang áp dụng.

5. Độ rọi đạt yêu cầu có đồng nghĩa hệ thống chiếu sáng đạt chuẩn không?

Chưa hẳn. Bên cạnh độ rọi trung bình (Eavg), báo cáo Lux Mapping còn đánh giá độ đồng đều ánh sáng (Uniformity). Một hệ thống có độ rọi trung bình đạt yêu cầu nhưng xuất hiện nhiều vùng sáng tối chênh lệch vẫn có thể ảnh hưởng đến hiệu quả làm việc và cần được điều chỉnh.

6. Có thể tự thực hiện Lux Mapping tại doanh nghiệp không?

Doanh nghiệp có thể tự thực hiện nếu có Lux Meter được hiệu chuẩn, nắm rõ phương pháp bố trí điểm đo và biết cách phân tích kết quả. Đối với các công trình cần nghiệm thu, thẩm định hoặc đánh giá theo tiêu chuẩn, việc đo kiểm thường được thực hiện bởi đội ngũ kỹ thuật có chuyên môn để đảm bảo tính chính xác và khả năng truy xuất dữ liệu.
