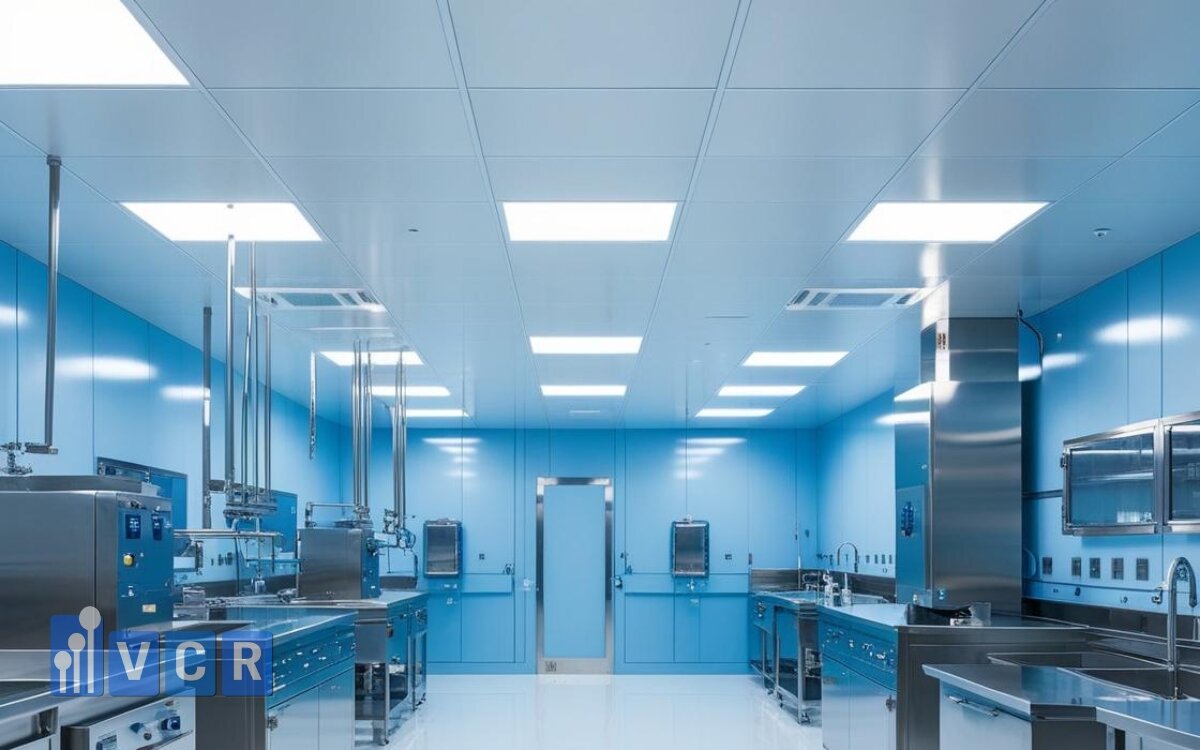

Chọn module đèn theo lưới panel thay vì diện tích phòng đơn thuần

Diện tích chỉ cho biết nhu cầu chiếu sáng sơ bộ

Khi thiết kế chiếu sáng, diện tích phòng thường được dùng để ước tính tổng quang thông và số lượng đèn. Cách tính này tạo ra một điểm khởi đầu, nhưng chưa trả lời được nên sử dụng đèn 600 × 600 mm, 300 × 1200 mm hay một module nhỏ hơn.

Hai phòng có cùng diện tích có thể sở hữu layout trần phòng sạch hoàn toàn khác nhau. Một phòng có nhiều ô trống vuông, trong khi phòng còn lại bị chia thành các dải hẹp bởi FFU, HEPA Box, miệng gió và hệ thống kỹ thuật.

Nếu chỉ dựa trên diện tích, số lượng đèn có thể đúng về mặt tính toán nhưng kích thước lại khó đặt vào lưới trần. Hệ quả thường gặp là phải cắt sửa panel, dịch chuyển thiết bị hoặc dồn đèn về những vị trí còn trống.

Thiết kế phòng sạch được xây dựng từ yêu cầu sử dụng đến thiết kế, thi công và đưa vào vận hành. Vì vậy, các thiết bị trên trần cần được phối hợp như một hệ thống thống nhất ngay từ giai đoạn bố trí.

Lưới panel xác định không gian thực tế dành cho đèn

Lưới panel phòng sạch tạo ra các module để bố trí đèn, FFU, HEPA Box và các thiết bị phụ trợ. Kích thước đèn phù hợp là kích thước có thể tích hợp vào lưới này mà vẫn duy trì kết cấu, độ kín và khả năng bảo trì.

Trước khi chọn đèn, bản vẽ trần cần thể hiện rõ:

• Kích thước và hướng ghép panel.
• Vị trí FFU, HEPA Box và miệng gió.
• Hệ khung hoặc điểm treo thiết bị.
• Đầu báo, sprinkler và đường cáp.
• Khoảng tiếp cận bảo trì phía trên trần.

Một đèn panel 600 × 600 mm thường phù hợp khi lưới trần còn các ô vuông tương ứng. Nếu khoảng trống chỉ còn dạng dải giữa hai hàng thiết bị lọc, đèn panel 300 × 1200 mm có thể hòa vào bố cục thuận lợi hơn. Các kích thước 300 × 300, 300 × 600 hoặc 300 × 900 mm hỗ trợ xử lý những module trần nhỏ và phân mảnh. Danh mục đèn LED panel VCR hiện có các kích thước này cùng dòng 600 × 600 mm âm trần.

Kích thước ngoài và lỗ chờ là hai thông tin khác nhau

Tên gọi module thường phản ánh kích thước danh nghĩa của mặt đèn, nhưng quá trình lắp đặt còn liên quan đến kích thước ngoài, chiều dày thân đèn và kích thước lỗ chờ.

Với đèn âm trần, lỗ cắt panel phải phù hợp với phần thân đi qua trần, trong khi mặt đèn cần đủ rộng để che phủ và tạo đường tiếp giáp kín. Khung đỡ cũng phải có khả năng tiếp nhận tải trọng mà không làm panel võng hoặc biến dạng.

Đèn dương trần không chiếm toàn bộ lỗ mở nhưng vẫn phát sinh điểm bắt vít, đường cáp và mép tiếp xúc. Do đó, việc chọn module vẫn cần đối chiếu với mạch panel và hệ khung phía trên.

Bản vẽ shop drawing nên thể hiện kích thước đèn và lỗ chờ, thay vì chỉ đánh dấu tâm đèn. Dữ liệu này giúp bộ phận trần panel, điện và HVAC phối hợp chính xác trước khi gia công.

Module đèn cần đi cùng vùng thao tác

Một module vừa với lưới trần vẫn chưa bảo đảm ánh sáng đến đúng vị trí sử dụng. Bố trí đèn phòng sạch còn phải bám theo bàn thao tác, dây chuyền, máy móc và hướng quan sát.

Đèn vuông tạo vùng phát sáng rộng và cân đối, phù hợp với phòng có mặt bằng tương đối đều. Đèn dạng chữ nhật thuận lợi cho hành lang, bàn dài hoặc dây chuyền chạy theo một trục. Việc lựa chọn giữa 600 × 600 mm và 300 × 1200 mm vì thế cần xem đồng thời bản vẽ trần, thiết bị HVAC và khu vực thao tác bên dưới.

Chọn sai module làm tăng thay đổi tại công trường

Khi đèn được đặt hàng trước khi hoàn thiện layout trần, một số vấn đề thường xuất hiện trong giai đoạn lắp đặt. Đèn có thể trùng với vị trí FFU, nằm trên khung chịu lực hoặc chiếm khoảng bảo trì của HEPA Box.

Việc đổi vị trí tại công trường dễ làm hệ đèn mất cân đối. Khoảng cách giữa các đèn trở nên thiếu đều, ánh sáng tập trung ở lối đi trong khi vùng thao tác bị lệch sáng.

Cắt sửa panel cũng tạo thêm mép tiếp giáp, điểm xuyên trần và công đoạn hoàn thiện sealant. Yếu tố này ảnh hưởng trực tiếp đến độ phẳng, khả năng vệ sinh và tính liên tục của bề mặt trần.

Trình tự hiệu quả hơn là chốt bản vẽ trần tổng hợp, xác định các module còn khả dụng, sau đó kiểm tra độ rọi và lựa chọn cấu hình đèn.

Giải pháp đèn phòng sạch VCR

VCR cung cấp đèn LED panel phòng sạch với các module 300 × 300, 300 × 600, 300 × 900, 300 × 1200 và 600 × 600 mm. Dải kích thước này hỗ trợ phối hợp với lưới panel vuông, dải trần dài và các khoảng trống nằm giữa FFU hoặc HEPA Box.

Panel 600 × 600 mm phù hợp với layout có nhiều ô vuông còn trống. Panel 300 × 1200 mm hỗ trợ bố trí theo hành lang hoặc tuyến thao tác, trong khi các module nhỏ tạo thêm lựa chọn tại khu vực trần có mật độ thiết bị cao.

Cấu hình cụ thể được xác định từ module panel, kiểu lắp, lỗ chờ, vùng thao tác và kết quả tính toán chiếu sáng. Cách lựa chọn này giúp đèn tích hợp gọn với hệ trần thay vì trở thành một chi tiết phải xử lý bổ sung tại công trường.

Kết luận

Diện tích phòng giúp xác định sơ bộ lượng ánh sáng, còn lưới panel phòng sạch quyết định module đèn có thể lắp đặt thực tế. Một phương án phù hợp cần kết hợp kích thước đèn, vị trí thiết bị trần, kết cấu panel và vùng thao tác.

Chọn module đèn phòng sạch từ bản vẽ trần tổng hợp giúp giảm cắt sửa, duy trì bề mặt kín và tạo điều kiện phân bố ánh sáng đúng khu vực sử dụng.

FAQs

Phòng nhỏ có bắt buộc dùng đèn module nhỏ không?

Kích thước đèn phụ thuộc chủ yếu vào lưới panel, vị trí thiết bị trần và vùng thao tác. Một phòng nhỏ vẫn có thể sử dụng module lớn nếu layout phù hợp.

Khi nào phù hợp với đèn panel 600 × 600 mm?

Đèn panel 600 × 600 mm phù hợp khi trần còn các ô vuông tương ứng và khu vực sử dụng cần vùng phát sáng rộng.

Module 300 × 1200 mm phù hợp với không gian nào?

Module này thuận lợi cho hành lang, dây chuyền, bàn thao tác dài hoặc dải trần nằm giữa hai hàng thiết bị HVAC.

Nên chốt module đèn ở giai đoạn nào?

Module đèn được xác định sau khi có vị trí FFU, HEPA Box và thiết bị chính, nhưng trước khi gia công lỗ panel và đặt hàng đèn.
