Vì sao hệ thống chiếu sáng đặc biệt quan trọng trong phòng sạch bán dẫn?

Quá trình sản xuất bán dẫn bao gồm nhiều công đoạn đòi hỏi độ chính xác rất cao như chế tạo wafer, quang khắc (Photolithography), lắp ráp linh kiện, kiểm tra bề mặt và đánh giá chất lượng sản phẩm. Ở nhiều vị trí làm việc, kỹ thuật viên phải quan sát các chi tiết có kích thước rất nhỏ hoặc theo dõi liên tục hình ảnh từ kính hiển vi và hệ thống camera kiểm tra tự động (AOI).

Trong điều kiện đó, chất lượng ánh sáng ảnh hưởng trực tiếp đến khả năng quan sát, độ chính xác của thao tác và mức độ ổn định của quá trình sản xuất. Một hệ thống chiếu sáng được thiết kế phù hợp sẽ giúp giảm hiện tượng chói lóa, hạn chế vùng sáng tối xen kẽ và tạo môi trường làm việc ổn định trong thời gian dài.

Bên cạnh yêu cầu về ánh sáng, phòng sạch bán dẫn còn phải đáp ứng các tiêu chí nghiêm ngặt về kiểm soát hạt bụi, lưu lượng khí sạch, nhiệt độ, độ ẩm và kiểm soát tĩnh điện. Vì vậy, việc lựa chọn bộ đèn không thể tách rời khỏi thiết kế tổng thể của phòng sạch.

Phòng sạch bán dẫn – Những lưu ý khi thiết kế

Những tiêu chí kỹ thuật thường được tham khảo khi thiết kế hệ thống chiếu sáng

Hiện nay chưa có một tiêu chuẩn quốc tế riêng quy định hệ thống chiếu sáng dành riêng cho phòng sạch bán dẫn. Trong thực tế, các đơn vị thiết kế thường tham khảo EN 12464-1 về chiếu sáng nơi làm việc trong nhà, kết hợp với yêu cầu của chủ đầu tư, quy trình sản xuất và hồ sơ thiết kế của từng dự án.

Dưới đây là một số thông số thường được sử dụng làm cơ sở tham khảo.

Tiêu chí Giá trị tham khảo Ý nghĩa
Độ rọi (Illuminance) 300–1.000 Lux (tùy khu vực) Đảm bảo khả năng quan sát và thao tác.
Độ đồng đều (Uniformity) U<sub>o</sub> ≥ 0,60 Hạn chế vùng sáng tối, giúp ánh sáng phân bố đồng đều.
UGR (Unified Glare Rating) ≤ 19 Giảm hiện tượng chói lóa khi làm việc trong thời gian dài.
CRI (Ra) ≥ 80, nhiều khu vực lựa chọn ≥ 90 Hỗ trợ nhận biết chi tiết và màu sắc chính xác hơn.
Nhiệt độ màu (CCT) 4.000–6.500 K Lựa chọn theo đặc điểm công việc và môi trường sản xuất.

Các thông số trên mang tính tham khảo trong thiết kế. Giá trị cuối cùng sẽ được xác định dựa trên tính chất công việc, yêu cầu của dây chuyền và tiêu chí kỹ thuật của từng dự án.

Tiếp theo, hãy cùng tìm hiểu ý nghĩa của từng thông số trong môi trường phòng sạch bán dẫn.

Ý nghĩa của từng tiêu chí trong thiết kế hệ thống chiếu sáng phòng sạch bán dẫn

Các thông số như độ rọi (Lux), độ đồng đều (Uniformity), UGR, CRI hay nhiệt độ màu (CCT) thường được xem xét đồng thời trong quá trình thiết kế. Mỗi chỉ số phản ánh một khía cạnh khác nhau của chất lượng chiếu sáng và đều có ảnh hưởng trực tiếp đến hiệu quả vận hành của phòng sạch.

Độ rọi (Illuminance): Đủ sáng để đáp ứng từng công đoạn sản xuất

Độ rọi là lượng ánh sáng chiếu lên một đơn vị diện tích và được biểu thị bằng Lux (lx). Đây là thông số đầu tiên được xác định khi tính toán hệ thống chiếu sáng.

Trong phòng sạch bán dẫn, yêu cầu về độ rọi thay đổi theo từng khu vực chức năng. Các công việc quan sát bằng mắt, lắp ráp linh kiện hoặc kiểm tra bề mặt thường cần mức độ sáng cao hơn so với hành lang kỹ thuật hoặc khu vực phụ trợ.

Khu vực Độ rọi tham khảo
Hành lang kỹ thuật 100 – 200 Lux
Khu vực sản xuất chung 300 – 500 Lux
Khu vực lắp ráp chính xác 500 – 750 Lux
Khu vực kiểm tra trực quan (Visual Inspection) 750 – 1.000 Lux
Trạm kiểm tra wafer hoặc linh kiện đặc biệt Theo yêu cầu của dây chuyền sản xuất

Giá trị Lux càng cao không đồng nghĩa chất lượng chiếu sáng càng tốt. Nếu ánh sáng phân bố không đồng đều hoặc xuất hiện hiện tượng chói lóa, hiệu quả quan sát vẫn có thể bị ảnh hưởng.

Độ đồng đều (Uniformity): Yếu tố quyết định chất lượng phân bố ánh sáng

Hai phòng sạch cùng đạt 500 Lux vẫn có thể mang lại trải nghiệm làm việc hoàn toàn khác nhau. Nguyên nhân nằm ở độ đồng đều ánh sáng (Uniformity).

Thông số này được tính theo công thức:

U<sub>o</sub> = E<sub>min</sub> / E<sub>avg</sub>

Trong đó:

  • Emin: Độ rọi nhỏ nhất.
  • Eavg: Độ rọi trung bình.

Giá trị U<sub>o</sub> ≥ 0,60 thường được sử dụng làm mức tham khảo đối với nhiều khu vực làm việc trong nhà theo EN 12464-1.

Khi độ đồng đều thấp, người vận hành sẽ liên tục chuyển đổi giữa vùng sáng và vùng tối. Điều này làm mắt phải điều tiết nhiều hơn, đồng thời khiến việc phát hiện các chi tiết nhỏ trên bề mặt wafer hoặc linh kiện điện tử trở nên khó khăn hơn.

Độ đồng đều cũng là một trong những chỉ số được đánh giá trong quá trình Lux Mapping, bởi nó phản ánh chất lượng của toàn bộ hệ thống chiếu sáng thay vì chỉ một điểm đo riêng lẻ.

UGR (Unified Glare Rating): Kiểm soát hiện tượng chói lóa

Trong các dây chuyền bán dẫn, kỹ thuật viên thường làm việc nhiều giờ liên tục dưới hệ thống đèn LED và quan sát màn hình điều khiển, kính hiển vi hoặc thiết bị kiểm tra tự động.

Nếu ánh sáng gây chói, mắt sẽ nhanh mỏi hơn và khả năng quan sát các chi tiết nhỏ cũng giảm theo.

Vì lý do đó, nhiều dự án tham khảo mức:

UGR ≤ 19

đối với khu vực làm việc trong nhà theo EN 12464-1.

Khả năng kiểm soát chói lóa phụ thuộc vào nhiều yếu tố như:

  • Thiết kế tấm tán quang (Diffuser).
  • Góc phát sáng của bộ đèn.
  • Chiều cao lắp đặt.
  • Khoảng cách giữa các bộ đèn.
  • Độ phản xạ của trần, tường và sàn phòng sạch.

Việc lựa chọn đúng chủng loại đèn ngay từ giai đoạn thiết kế sẽ giúp hạn chế hiện tượng chói lóa mà không cần tăng thêm số lượng bộ đèn.

Chỉ số hoàn màu (CRI): Hỗ trợ nhận diện chi tiết chính xác hơn

CRI (Color Rendering Index) phản ánh khả năng tái tạo màu sắc của nguồn sáng so với ánh sáng tự nhiên.

Trong môi trường sản xuất bán dẫn, CRI không chỉ ảnh hưởng đến cảm nhận màu sắc mà còn hỗ trợ quá trình quan sát bề mặt vật liệu, nhận biết dấu hiệu bất thường và thực hiện các thao tác kiểm tra trực quan.

Theo EN 12464-1, nhiều khu vực làm việc trong nhà sử dụng mức:

  • Ra ≥ 80

Đối với các công việc yêu cầu khả năng nhận diện chi tiết cao, nhiều dự án lựa chọn:

  • Ra ≥ 90

để cải thiện chất lượng quan sát.

CRI cao không làm tăng độ sáng của hệ thống nhưng giúp hình ảnh trở nên trung thực hơn, đặc biệt khi làm việc với các chi tiết có kích thước nhỏ hoặc bề mặt có độ phản xạ cao.

Nhiệt độ màu (CCT): Lựa chọn phù hợp với môi trường sản xuất

Nhiệt độ màu thể hiện sắc thái ánh sáng của bộ đèn và được biểu thị bằng đơn vị Kelvin (K).

Trong các nhà máy bán dẫn, hệ thống chiếu sáng thường sử dụng ánh sáng trung tính hoặc ánh sáng trắng lạnh nhằm hỗ trợ khả năng quan sát trong thời gian dài.

Nhiệt độ màu Đặc điểm Ứng dụng tham khảo
4.000 K Ánh sáng trắng trung tính Khu vực sản xuất, lắp ráp
5.000 K Ánh sáng trắng tự nhiên Phòng sạch điện tử, bán dẫn
6.500 K Ánh sáng trắng lạnh Một số khu vực kiểm tra hoặc theo yêu cầu riêng của dây chuyền

Khác với độ rọi hay UGR, CCT không có một giá trị bắt buộc cho phòng sạch bán dẫn. Việc lựa chọn nhiệt độ màu thường dựa trên đặc điểm của quy trình sản xuất, yêu cầu thị giác của người vận hành và định hướng thiết kế chiếu sáng của từng nhà máy.

Những yếu tố thường được cân nhắc ngoài các tiêu chuẩn chiếu sáng

Các thông số như độ rọi, UGR hay CRI là cơ sở để thiết kế hệ thống chiếu sáng. Tuy nhiên, trong các nhà máy sản xuất bán dẫn, nhiều yếu tố khác cũng được xem xét nhằm đảm bảo hệ thống vận hành ổn định trong suốt vòng đời công trình.

Độ nhấp nháy của ánh sáng (Flicker)

Flicker là hiện tượng cường độ ánh sáng dao động theo thời gian. Mắt người đôi khi không nhận biết được sự thay đổi này, nhưng camera công nghiệp, hệ thống AOI (Automated Optical Inspection) hoặc các thiết bị ghi hình tốc độ cao lại rất nhạy với hiện tượng nhấp nháy.

Nếu mức Flicker lớn, hình ảnh thu được có thể xuất hiện sọc sáng, dao động độ sáng hoặc làm giảm độ ổn định của quá trình kiểm tra tự động. Đối với các dây chuyền sản xuất sử dụng hệ thống thị giác máy (Machine Vision), đây là yếu tố thường được cân nhắc ngay từ giai đoạn lựa chọn bộ đèn và driver LED.

Hiện nay, nhiều nhà sản xuất đèn LED phát triển các dòng Low Flicker hoặc Flicker Free nhằm giảm dao động ánh sáng, góp phần nâng cao độ ổn định cho các ứng dụng công nghiệp có yêu cầu quan sát chính xác.

Khả năng tương thích với môi trường kiểm soát tĩnh điện (ESD)

Kiểm soát tĩnh điện là một trong những yêu cầu quan trọng của ngành bán dẫn. Chỉ một điện tích rất nhỏ cũng có thể làm hỏng vi mạch hoặc ảnh hưởng đến chất lượng linh kiện trong quá trình sản xuất.

Bản thân đèn LED Panel không phải là thiết bị kiểm soát ESD. Tuy nhiên, vật liệu chế tạo, kết cấu vỏ đèn, phương pháp nối đất và cách lắp đặt cần phù hợp với thiết kế tổng thể của phòng sạch nhằm hạn chế nguy cơ tích tụ tĩnh điện và đảm bảo tính đồng bộ của hệ thống.

Trong các dự án bán dẫn, yêu cầu này thường được xem xét cùng với đơn vị thiết kế phòng sạch và hệ thống điện, thay vì đánh giá riêng lẻ từng bộ đèn.

Khả năng bảo trì và thay thế trong quá trình vận hành

Ở môi trường văn phòng, việc thay thế một bộ đèn thường chỉ mất vài phút. Trong phòng sạch bán dẫn, quá trình này phức tạp hơn nhiều.

Mỗi lần mở trần kỹ thuật hoặc tháo lắp thiết bị đều có thể ảnh hưởng đến luồng khí sạch, tạo nguy cơ phát sinh hạt bụi và làm gián đoạn hoạt động của dây chuyền sản xuất. Với những nhà máy vận hành liên tục, thời gian dừng hệ thống để bảo trì cũng đồng nghĩa với chi phí sản xuất tăng lên.

Vì vậy, các dự án thường ưu tiên những bộ đèn có tuổi thọ cao, driver ổn định và thiết kế thuận tiện cho việc bảo trì. Mục tiêu không chỉ là kéo dài tuổi thọ của thiết bị mà còn giảm số lần can thiệp vào khu vực phòng sạch trong suốt quá trình vận hành.

Khả năng phối hợp với hệ thống trần và luồng khí sạch

Trong phòng sạch bán dẫn, bộ đèn là một phần của hệ thống trần kỹ thuật. Kích thước, kết cấu và phương án lắp đặt cần phù hợp với mô-đun trần cũng như bố trí của các thiết bị khác như FFU (Fan Filter Unit), đầu phun sprinkler, đầu báo cháy, cảm biến môi trường hay cửa thăm kỹ thuật.

Việc bố trí hệ thống chiếu sáng cần được tính toán đồng thời với sơ đồ cấp khí để tránh ảnh hưởng đến dòng khí sạch và tạo điều kiện thuận lợi cho quá trình bảo trì sau này.

Đối với các dự án có cấp độ sạch cao, sự phối hợp giữa đơn vị thiết kế kiến trúc, cơ điện và phòng sạch ngay từ giai đoạn đầu sẽ giúp hạn chế các thay đổi khi công trình bước vào thi công.

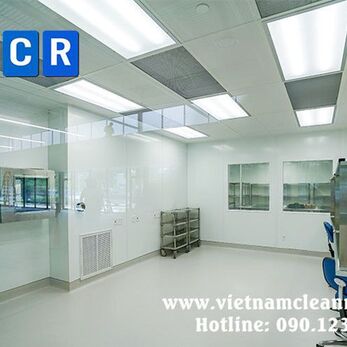

Giải pháp chiếu sáng phòng sạch VCR

VCR phát triển các dòng đèn LED Panel phòng sạch và máng đèn phòng sạch với nhiều kích thước, cấu hình và phương án lắp đặt khác nhau, phù hợp với nhiều loại công trình như điện tử, bán dẫn, dược phẩm, thiết bị y tế và phòng thí nghiệm. Bên cạnh danh mục sản phẩm, đội ngũ kỹ thuật của VCR còn hỗ trợ khách hàng tính toán độ rọi, tư vấn bố trí hệ thống chiếu sáng và lựa chọn cấu hình phù hợp với yêu cầu của từng dự án.

Việc tham gia ngay từ giai đoạn thiết kế giúp hệ thống chiếu sáng đáp ứng mục tiêu kỹ thuật của công trình, đồng thời tạo thuận lợi cho quá trình nghiệm thu, vận hành và bảo trì sau này.

Kết luận

Thiết kế hệ thống chiếu sáng phòng sạch bán dẫn không dừng lại ở việc lựa chọn bộ đèn có công suất lớn hay độ rọi cao. Một phương án hiệu quả cần xem xét đồng thời nhiều yếu tố như độ rọi, độ đồng đều, chỉ số hoàn màu, khả năng kiểm soát chói lóa, đặc điểm của dây chuyền sản xuất và điều kiện vận hành thực tế.

Mặc dù hiện chưa có tiêu chuẩn quốc tế riêng dành cho chiếu sáng trong phòng sạch bán dẫn, việc tham khảo các hướng dẫn như EN 12464-1, kết hợp với yêu cầu của từng dự án sẽ giúp các đơn vị thiết kế xây dựng hệ thống chiếu sáng phù hợp, góp phần duy trì môi trường làm việc ổn định và hỗ trợ hiệu quả cho quá trình sản xuất.

FAQs

1. Có tiêu chuẩn riêng cho hệ thống chiếu sáng phòng sạch bán dẫn không?

Hiện nay chưa có tiêu chuẩn quốc tế quy định riêng về chiếu sáng cho phòng sạch bán dẫn. Trong thực tế, các đơn vị thiết kế thường tham khảo EN 12464-1 về chiếu sáng nơi làm việc trong nhà, kết hợp với ISO 14644 về phòng sạch và yêu cầu kỹ thuật của từng dây chuyền sản xuất.

2. Độ rọi bao nhiêu là phù hợp cho phòng sạch bán dẫn?

Độ rọi phụ thuộc vào từng khu vực chức năng. Khu vực sản xuất chung thường tham khảo mức 300–500 Lux, trong khi các vị trí lắp ráp chính xác hoặc kiểm tra trực quan có thể cần 500–1.000 Lux hoặc cao hơn theo yêu cầu của quy trình sản xuất.

3. Vì sao độ đồng đều ánh sáng lại quan trọng?

Độ đồng đều giúp hạn chế hiện tượng sáng tối xen kẽ trong khu vực làm việc, giảm mỏi mắt và hỗ trợ quan sát chính xác hơn. Đây cũng là một trong những chỉ số thường được đánh giá khi kiểm tra chất lượng hệ thống chiếu sáng.

4. UGR và CRI ảnh hưởng như thế nào đến môi trường sản xuất bán dẫn?

UGR phản ánh mức độ chói lóa của hệ thống chiếu sáng, còn CRI thể hiện khả năng tái tạo màu sắc của nguồn sáng. Hai thông số này góp phần cải thiện khả năng quan sát, đặc biệt tại các khu vực kiểm tra sản phẩm hoặc thao tác với linh kiện có kích thước nhỏ.

5. ISO 14644 có quy định độ rọi trong phòng sạch không?

Không. ISO 14644 tập trung vào phân loại và kiểm soát độ sạch của phòng sạch. Các yêu cầu về chiếu sáng thường được tham khảo từ EN 12464-1, hồ sơ thiết kế hoặc các tiêu chuẩn, hướng dẫn kỹ thuật liên quan đến hệ thống chiếu sáng.
