Mật độ thiết bị lọc làm thay đổi bài toán chiếu sáng

Trong phòng sạch, trần là mặt bằng kỹ thuật chung của FFU, HEPA Box, đèn chiếu sáng, đầu báo, sprinkler và các thiết bị giám sát. Khi tỷ lệ diện tích dành cho cấp khí tăng, khoảng trống để bố trí đèn trở nên phân mảnh và thiếu liên tục.

Nếu đèn được đặt sau cùng, vị trí còn lại thường tập trung sát tường, giữa các cụm thiết bị hoặc lệch khỏi dây chuyền bên dưới. Kết quả có thể là độ rọi trung bình vẫn đạt, nhưng khu vực cân, kiểm tra hoặc thao tác chính xuất hiện vùng tối.

Thiết kế phòng sạch vì thế được triển khai theo hướng phối hợp tổng thể giữa yêu cầu sử dụng, cấu trúc bao che, hệ thống kỹ thuật và điều kiện vận hành, thay vì xử lý từng thiết bị tách rời.

Layout thiết bị trần cần bám theo vùng thao tác

Điểm khởi đầu phù hợp là bản vẽ thể hiện đồng thời lưới panel, FFU, HEPA Box, đèn và máy móc bên dưới. Cách đọc này giúp xác định khu vực nào ưu tiên cấp khí và khu vực nào đòi hỏi ánh sáng tập trung.

Vùng thao tác chính có thể nằm dưới một cụm HEPA hoặc FFU để đáp ứng yêu cầu dòng khí. Khi đó, đèn được bố trí bao quanh theo hai phía hoặc chạy song song với bàn thao tác. Phương án này tạo ánh sáng giao thoa, giảm bóng đổ từ tay người vận hành và khung máy.

Với dây chuyền dài, trục đèn nên đi theo hướng thao tác thay vì chia đều theo diện tích phòng. Tại khu vực máy cao hoặc tủ kỹ thuật lớn, khoảng đặt đèn cũng được hiệu chỉnh theo hình dạng vật cản để ánh sáng đến đúng mặt phẳng làm việc.

Tránh để đèn phá vỡ vùng cấp khí

FFU và HEPA Box tạo dòng khí sạch đi từ trần xuống khu vực kiểm soát. Một bộ đèn chiếm vị trí giữa cụm cấp khí có thể làm layout trần mất tính liên tục, đặc biệt tại các vùng yêu cầu dòng khí phân bố đều.

Điều này không đồng nghĩa đèn phòng sạch luôn phải đặt xa FFU. Khoảng cách và vị trí được xác định theo cấu trúc miệng cấp, hướng dòng khí, mặt bằng máy và yêu cầu tại vùng thao tác. Mục tiêu là hạn chế tạo ra những dải trần có thiết bị bố trí thiếu cân đối hoặc khoảng trống lớn giữa các điểm cấp khí.

Đèn cũng cần tránh che cản lối tiếp cận lọc, hộp đấu điện hoặc vị trí kiểm tra phía trên trần. Không gian bảo trì là một phần của layout, bởi việc tháo lọc, thay driver hay mở nắp thiết bị đều cần vùng thao tác riêng.

Kích thước đèn quyết định khả năng “lấp” khoảng trống trần

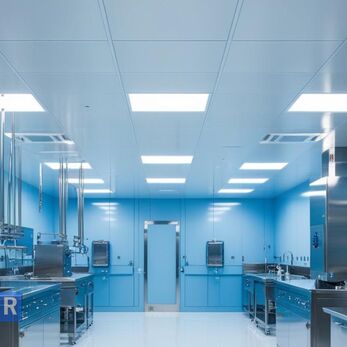

Đèn 600 × 600 mm phù hợp với hệ trần chia ô đều và tạo bề mặt phát sáng rộng. Tuy nhiên, kích thước vuông lớn có thể cạnh tranh trực tiếp với ô dành cho FFU hoặc HEPA Box, nhất là khi thiết bị lọc đã chiếm phần lớn lưới trần.

Các mẫu đèn LED panel dạng dài như 300 × 1200 mm thuận lợi hơn khi khoảng trống còn lại nằm thành dải giữa hai hàng FFU. Với vùng trần nhỏ hoặc bị chia cắt, các kích thước 300 × 300, 300 × 600 hay 300 × 900 mm giúp tận dụng module trống linh hoạt hơn. Danh mục VCR hiện có các kích thước panel từ 300 × 300 đến 300 × 1200 mm cùng cấu hình 600 × 600 mm.

Điều kiện trên trần Dạng đèn có thể xem xét Giá trị bố trí
Lưới trần còn các ô vuông độc lập Panel 600 × 600 mm Phủ sáng rộng, bố cục cân đối
Khoảng trống chạy giữa hai hàng FFU Panel 300 × 1200 mm Tạo dải sáng theo trục
Trần bị chia thành nhiều module nhỏ Panel 300 × 300 hoặc 300 × 600 mm Linh hoạt tại khoảng hẹp
Tuyến thao tác dài, hẹp Đèn dạng chữ nhật Bám theo bàn hoặc dây chuyền

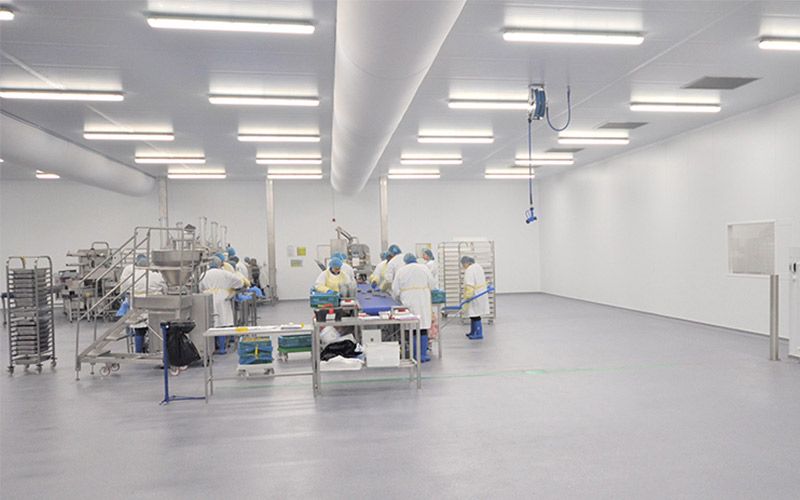

Khu phụ trợ, hành lang kỹ thuật Panel dài hoặc máng đèn kín Phân bố theo chiều dài phòng

Bản đồ độ rọi giúp kiểm tra phương án trước thi công

Một layout trần cân đối về hình học chưa đồng nghĩa ánh sáng phân bố tốt tại mặt bàn. Bản đồ độ rọi giúp đối chiếu vị trí đèn với độ cao trần, quang thông, khoảng cách giữa các bộ đèn và vật cản phía dưới.

Phép đánh giá nên tách rõ khu thao tác, lối đi và vùng phụ trợ. Những điểm nằm giữa cụm FFU, cạnh máy cao hoặc sát vách thường có nguy cơ nhận ít ánh sáng hơn. Nếu phát hiện vùng thiếu sáng, phương án có thể điều chỉnh bằng cách đổi kích thước đèn, dịch trục đèn hoặc phối hợp hai dạng panel.

Cách tiếp cận này hiệu quả hơn việc tăng đồng loạt công suất. Công suất lớn hơn có thể làm vùng gần đèn quá sáng trong khi bóng đổ tại bàn thao tác vẫn tồn tại.

Độ kín và bảo trì vẫn phải được giữ trong layout

Khi trần có nhiều thiết bị, số lượng mép tiếp giáp và điểm xuyên cáp cũng tăng. Đèn âm trần, FFU và HEPA Box cần được phối hợp theo đúng module để giảm cắt sửa panel và duy trì đường bao kín.

Khoảng cách giữa các thiết bị phải đủ cho gioăng, khung đỡ, đường điện và thao tác lắp đặt. Việc đặt đèn quá sát HEPA Box có thể gây khó cho công đoạn hoàn thiện sealant hoặc mở nắp bảo trì.

Bản vẽ cuối cùng vì thế nên thể hiện cả kích thước ngoài, kích thước lỗ chờ và hướng tiếp cận kỹ thuật, thay vì chỉ đánh dấu tâm thiết bị.

Giải pháp đèn phòng sạch VCR

VCR cung cấp đèn LED panel phòng sạch dạng vuông và chữ nhật, gồm các kích thước 300 × 300, 300 × 600, 300 × 900, 300 × 1200 và 600 × 600 mm. Sự đa dạng về module giúp phối hợp đèn với các khoảng trống còn lại giữa FFU, HEPA Box và thiết bị HVAC.

Trong phòng có lưới trần tương đối thoáng, panel 600 × 600 mm tạo vùng phát sáng rộng. Khi FFU chiếm nhiều ô vuông, panel 300 × 1200 mm hoặc các kích thước nhỏ hơn có thể chạy theo dải trần, giảm cạnh tranh vị trí và bám sát tuyến thao tác. VCR cũng cung cấp cấu hình âm trần và dương trần để phù hợp với từng kết cấu panel.

Phương án sản phẩm được lựa chọn theo layout trần hoàn chỉnh, vị trí máy và bản đồ độ rọi, qua đó giữ sự cân bằng giữa cấp khí, chiếu sáng, độ kín và khả năng bảo trì.

Kết luận

Bố trí đèn phòng sạch khi trần có mật độ HEPA Box và FFU cao là bài toán phối hợp nhiều hệ thống trên cùng một mặt bằng. Vị trí đèn phải bám theo vùng thao tác, đồng thời duy trì cấu trúc cấp khí và khoảng tiếp cận kỹ thuật.

Sự kết hợp linh hoạt giữa đèn panel vuông, panel dạng dài và các module nhỏ giúp tận dụng phần trần còn lại hiệu quả hơn. Đây là cơ sở để hệ thống đạt độ sáng phù hợp mà vẫn giữ layout gọn, kín và thuận lợi trong vận hành.

FAQs

Có thể đặt đèn giữa các FFU không?

Đèn có thể bố trí giữa các FFU khi vị trí đó phù hợp với layout cấp khí, vùng thao tác và khoảng bảo trì. Phương án cuối cùng được kiểm tra trên bản vẽ trần tổng hợp.

Trần nhiều FFU nên dùng đèn 600 × 600 hay 300 × 1200 mm?

Đèn 600 × 600 mm phù hợp với các ô vuông còn trống. Đèn 300 × 1200 mm thuận lợi khi khoảng trống tạo thành dải giữa các hàng FFU hoặc dọc dây chuyền.

Tăng công suất đèn có xử lý được vùng tối không?

Hiệu quả phụ thuộc vào nguyên nhân. Vùng tối do bóng đổ hoặc đèn lệch khỏi bàn thao tác thường liên quan đến vị trí và hướng bố trí hơn là công suất.

Khi nào nên chốt layout đèn phòng sạch?

Layout đèn được chốt sau khi xác định vị trí FFU, HEPA Box, máy móc và vùng thao tác chính, nhưng trước khi gia công hoặc cắt lỗ panel trần.
